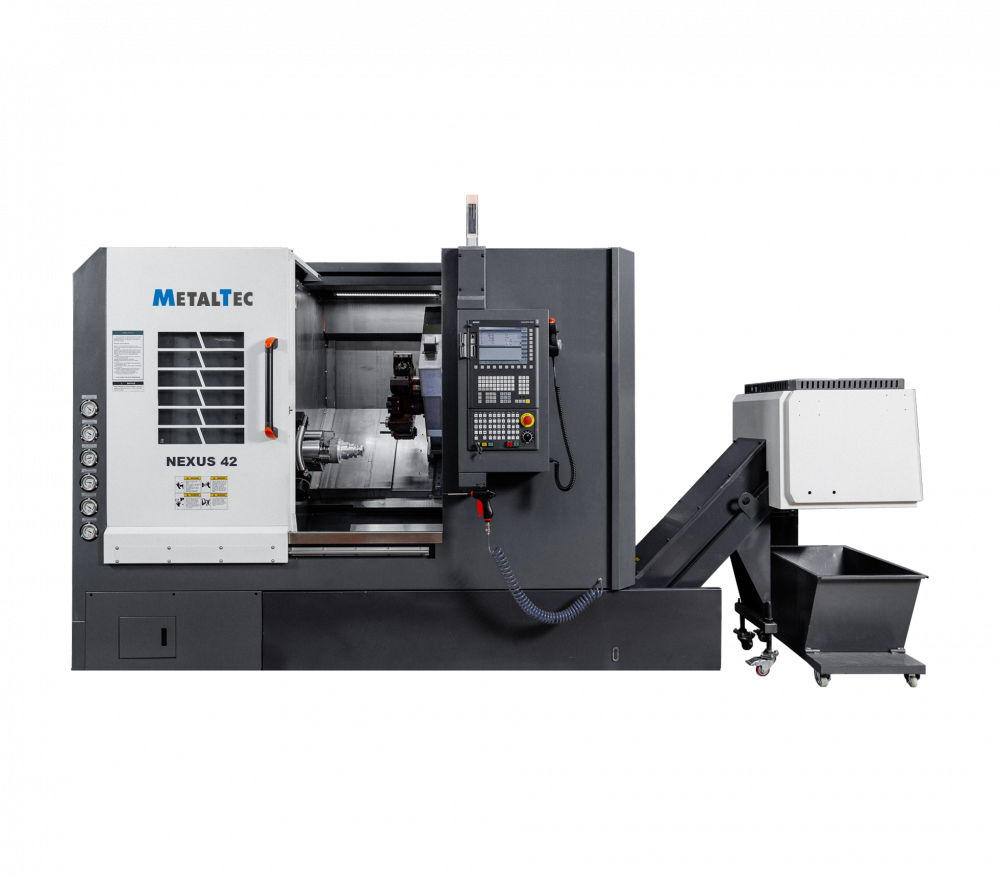

MetalTec NEXUS 42 - Токарный станок ЧПУ с наклонной станиной

MetalTec NEXUS 42 - Токарный станок ЧПУ с наклонной станиной
В наличии
4 718 000 руб. /
350 841 руб.
--1,245%
-4 367 159 руб.
Заказать
MetalTec NEXUS 42 - Токарный станок ЧПУ с наклонной станиной
Заказать
Акция
337 000 ¥ 350 841 ¥
4 583 200 ₽ 4 771 438 ₽
В наличии
Заказать
Лизинг
На текущий момент на сайте проводятся технические работы, итоговую стоимость оборудования сообщит менеджер нашей компании.
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики
  • Модель
    MetalTec NEXUS 42
  • Система ЧПУ
    FANUC 0i TF PLUS (5)
  • Серводвигатели по осям Х / Z
    FANUC
  • Макс. диаметр над станиной, мм
    420
  • Макс. диаметр над суппортом, мм
    250
  • Расстояние между центрами, мм
    400
  • Макс. диаметр обработки, мм (диск)
    320
  • Макс. диаметр обработки, мм (вал)
    250
  • Макс. длина обработки, мм (вал)
    350
Шпиндель
  • Макс. обороты, об/мин
    50 - 3500
  • Отверстие шпинделя, мм
    62
  • Макс. диаметр сквозного отверстия, мм
    45
  • Торец шпинделя
    A2-6
  • Гидравлический патрон, мм
    200
Перемещение суппорта
  • Ход по оси Х, мм
    210
  • Ход по оси Z, мм
    400
  • Ускоренное перемещение по осям X / Z, м/мин
    24 / 24
Инструментальный резцедержатель
  • Тип
    револьверный резцедержатель
  • Количество инструмента
    8
  • Размер инструмента, мм
    25 x 25
Механическая задняя бабка
  • Тип привода пиноли
    гидравлический
  • Макс. перемещение, мм
    60
  • Конус
    MT4
  • Диаметр конуса хвостовика, мм
    55
Двигатель
  • Мощность двигателя, кВт
    11 / 15
Точности
  • Округлость обрабатываемой детали, мм
    0,003 / Ø 75
  • Цилиндричность обрабатываемой детали, мм
    0,02 / 300
  • Плоскостность обрабатываемой детали, мм
    0,025 / Ø 300
  • Шероховатость обрабатываемой поверхности
    Ra 1,6 µm
Точность позиционирования
  • Ось X, мм
    0,022
  • Ось Z, мм
    0,022 / 400
Повторяемость
  • Ось X, мм
    0,006
  • Ось Z, мм
    0,006 / 400
Габаритные размеры
  • Длина, мм
    3900
  • Ширина, мм
    2060
  • Высота, мм
    2150
  • Вес нетто, кг
    3600
  • Вес брутто, кг
    3100

НАЗНАЧЕНИЕ:

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;

Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.



СХЕМА ОБРАБОТКИ:

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок
Технические характеристики
  • Модель
    MetalTec NEXUS 42
  • Система ЧПУ
    FANUC 0i TF PLUS (5)
  • Серводвигатели по осям Х / Z
    FANUC
  • Макс. диаметр над станиной, мм
    420
  • Макс. диаметр над суппортом, мм
    250
  • Расстояние между центрами, мм
    400
  • Макс. диаметр обработки, мм (диск)
    320
  • Макс. диаметр обработки, мм (вал)
    250
  • Макс. длина обработки, мм (вал)
    350
Шпиндель
  • Макс. обороты, об/мин
    50 - 3500
  • Отверстие шпинделя, мм
    62
  • Макс. диаметр сквозного отверстия, мм
    45
  • Торец шпинделя
    A2-6
  • Гидравлический патрон, мм
    200
Перемещение суппорта
  • Ход по оси Х, мм
    210
  • Ход по оси Z, мм
    400
  • Ускоренное перемещение по осям X / Z, м/мин
    24 / 24
Инструментальный резцедержатель
  • Тип
    револьверный резцедержатель
  • Количество инструмента
    8
  • Размер инструмента, мм
    25 x 25
Механическая задняя бабка
  • Тип привода пиноли
    гидравлический
  • Макс. перемещение, мм
    60
  • Конус
    MT4
  • Диаметр конуса хвостовика, мм
    55
Двигатель
  • Мощность двигателя, кВт
    11 / 15
Точности
  • Округлость обрабатываемой детали, мм
    0,003 / Ø 75
  • Цилиндричность обрабатываемой детали, мм
    0,02 / 300
  • Плоскостность обрабатываемой детали, мм
    0,025 / Ø 300
  • Шероховатость обрабатываемой поверхности
    Ra 1,6 µm
Точность позиционирования
  • Ось X, мм
    0,022
  • Ось Z, мм
    0,022 / 400
Повторяемость
  • Ось X, мм
    0,006
  • Ось Z, мм
    0,006 / 400
Габаритные размеры
  • Длина, мм
    3900
  • Ширина, мм
    2060
  • Высота, мм
    2150
  • Вес нетто, кг
    3600
  • Вес брутто, кг
    3100

Конструктивные особенности


КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.


НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 45°

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку:

  • Литье и термическая обработка, снятие внутренних напряжений 4 дня;
  • Искусственное старение 1 год;
  • Механическая обработка: Фрезерование, шлифование и закалка 55-60 HRC;
  • Шабрение: Площадь соприкосновения не менее 70 %.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

* в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами.


ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.


ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. 8 -ми позиционная гидравлическая револьверная голова SWIFT – производство Тайвань (стандартное оснащение для MetalTec NEXUS 42).

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм.


ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 200 ММ (ГЕРМАНИЯ)

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.).

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм.


ЗАДНЯЯ МЕХАНИЧЕСКАЯ (УПОРНАЯ) БАБКА С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ ПИНОЛИ

Узел токарного станка для фиксации (поджатия) обрабатываемых заготовок с помощью упорного или вращающегося центра. На универсальных станках также используется для установки режущего инструмента: сверл, зенкеров, разверток.

Задняя бабка ни при каких условиях произвольно не сдвигается, давая правильное положение оси центра, и возможность быстрой установки по оси станка.

Устойчивость и надежное положение оси задней бабки являются необходимыми условиями для получения удовлетворительных результатов при обработке в центрах и устранения возможности аварий из-за вырывания обрабатываемой детали. Это зависит от закрепления корпуса задней бабки на столе станках.


Конус Морзе МТ4




ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.


Серводвигатель шпинделя мощностью 11 / 15 кВт



СИСТЕМА ЧПУ FANUC 0i MF PLUS

Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.

Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.

* стандарт для NEXUS 42 и 42M.


ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC

Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.

FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

* стандарт для NEXUS 42 и 42M.


МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.)


ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ SСHNEIDER

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.


АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.


ПОДАЧА СОЖ 20 БАР

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью (до 20 бар).

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте.

* реальное изображение может отличаться от представленного на фото.


ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
