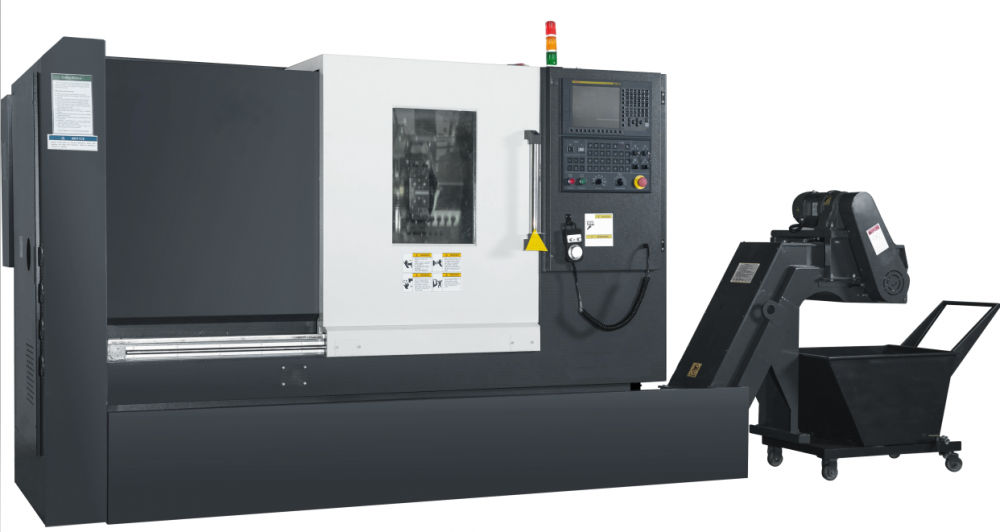

MetalTec NEXUS 35 - Токарный станок ЧПУ с наклонной станиной

MetalTec NEXUS 35 - Токарный станок ЧПУ с наклонной станиной
В наличии
3 272 400 руб. /
3 272 400 руб.
-0%
0
Заказать
MetalTec NEXUS 35 - Токарный станок ЧПУ с наклонной станиной
Заказать
36 000 $
3 115 800 ₽
В наличии
Заказать
Лизинг
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики
  • Модель
    MetalTec NEXUS 35
  • Система ЧПУ
    Siemens 808DA ver. 15
  • Серводвигатели по осям Х / Z
    Siemens
  • Макс. диаметр над станиной, мм
    360
  • Макс. диаметр над суппортом, мм
    185
  • Макс. диаметр обработки, мм (диск)
    210
  • Макс. диаметр обработки, мм (вал)
    100
  • Макс. длина обработки, мм
    250
Шпиндель
  • Диапазон оборотов, об/мин
    100-4000
  • Отверстие патрона, мм
    56
  • Проходное отверстие шпинделя, мм
    42
  • Торец шпинделя
  • Гидравлический патрон IVY - производство Германия, мм
    3-х кулачковый патрон 150 мм
Перемещение суппорта
  • Ход по оси Х, мм
    380
  • Ход по оси Z, мм
    350
  • Ускоренное перемещение по осям X / Z, м/мин
    24 / 24
Инструментальный резцедержатель
  • Тип
    Электрическая револьверная головка
  • Количество инструмента
    8
  • Радиальный держатель инструмента
    8 шт (размер инструмента: 20x20 мм)
  • Держатель торцевого инструмента
    3 шт (размер инструмента: 20x20 мм)
  • Держатель расточных инструментов
    3 шт (¢25мм)
Двигатель
  • Напряжение, В / Гц
    380 В/50 Гц
  • Мощность главного двигателя VEICHI, кВт
    5,5/7,5
  • Насос СОЖ высокого давления, W
    300
Точность
  • Точность позиционирования , мм
    0,022
  • Повторяемость, мм
    0,006
Габаритные размеры станка
  • Длина, мм
    2500
  • Ширина, мм
    2100
  • Высота, мм
    2000
  • Вес нетто, кг
    1900
Габаритные размеры в упаковке
  • Длина, мм
    2500
  • Ширина, мм
    3000
  • Высота, мм
    2300
  • Вес брутто, кг
    2300

Назначение

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.



Комплектация

  • Наклонная станина под 300
  • Подготовка под барфидер
  • ШВП и линейные направляющие производство Тайвань
  • Автоматический стружечный конвейер
  • Автоматическая система смазки направляющих
  • Вспомогательный LED источник света
  • Кабинетная защита
  • Комплект ЗИП

Способы обработки

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок
Технические характеристики
  • Модель
    MetalTec NEXUS 35
  • Система ЧПУ
    Siemens 808DA ver. 15
  • Серводвигатели по осям Х / Z
    Siemens
  • Макс. диаметр над станиной, мм
    360
  • Макс. диаметр над суппортом, мм
    185
  • Макс. диаметр обработки, мм (диск)
    210
  • Макс. диаметр обработки, мм (вал)
    100
  • Макс. длина обработки, мм
    250
Шпиндель
  • Диапазон оборотов, об/мин
    100-4000
  • Отверстие патрона, мм
    56
  • Проходное отверстие шпинделя, мм
    42
  • Торец шпинделя
  • Гидравлический патрон IVY - производство Германия, мм
    3-х кулачковый патрон 150 мм
Перемещение суппорта
  • Ход по оси Х, мм
    380
  • Ход по оси Z, мм
    350
  • Ускоренное перемещение по осям X / Z, м/мин
    24 / 24
Инструментальный резцедержатель
  • Тип
    Электрическая револьверная головка
  • Количество инструмента
    8
  • Радиальный держатель инструмента
    8 шт (размер инструмента: 20x20 мм)
  • Держатель торцевого инструмента
    3 шт (размер инструмента: 20x20 мм)
  • Держатель расточных инструментов
    3 шт (¢25мм)
Двигатель
  • Напряжение, В / Гц
    380 В/50 Гц
  • Мощность главного двигателя VEICHI, кВт
    5,5/7,5
  • Насос СОЖ высокого давления, W
    300
Точность
  • Точность позиционирования , мм
    0,022
  • Повторяемость, мм
    0,006
Габаритные размеры станка
  • Длина, мм
    2500
  • Ширина, мм
    2100
  • Высота, мм
    2000
  • Вес нетто, кг
    1900
Габаритные размеры в упаковке
  • Длина, мм
    2500
  • Ширина, мм
    3000
  • Высота, мм
    2300
  • Вес брутто, кг
    2300

Конструктивные особенности


КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.


НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 30°

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку:

  • Литье и термическая обработка, снятие внутренних напряжений 4 дня;
  • Искусственное старение 1 год;
  • Механическая обработка: Фрезерование, шлифование и закалка 55-60 HRC;
  • Шабрение: Площадь соприкосновения не менее 70 %.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

* в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами.


ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.


ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.


ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 150 ММ (ГЕРМАНИЯ)

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.).

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм.


8-МИ ПОЗИЦИОННАЯ ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм



5,5/7,5 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.


Серводвигатель шпинделя мощностью 5.5 / 7.5 кВт



МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.)


ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ DELIXI

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).


АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.


ПОДАЧА СОЖ 300W

Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью - 300W.

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте.

* реальное изображение может отличаться от представленного на фото.


ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.


ПАНЕЛЬ УПРАВЛЕНИЯ

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды.


ПРИВОДНАЯ СИСТЕМА SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.


ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: 1. вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. 2 автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.
