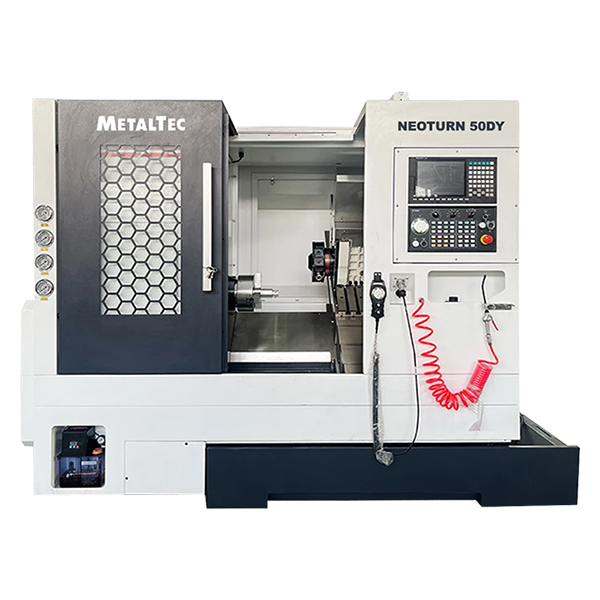

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ
-
МодельNeo Turn 50DY
-
Расстояние над станиной, мм510
-
Макс. диаметр вращения, мм180
-
Диаметр отверстия патрона, мм56
-
Проходное отверстие шпинделя, мм46
-
Скорость вращения шпинделя, об/мин5000
-
Мощность главного двигателя, кВт7,5 / 11
-
Торец шпинделяA2-5
-
Ход по оси X, мм1100
-
Ход по оси Z, мм500
-
Скорость перемещения по осям X, Z, м/мин24
-
Скорость перемещения по оси Y, м/мин15
-
Зажимная система3-х кулачковый патрон
-
Диаметр патрона, дюймов6
-
Крутящий момент по оси X, Нм11
-
Крутящий момент по оси Z, Нм11
-
Модель направляющей по оси ХCGH35CA2R
-
Модель направляющей по оси ZCGH35CA2R
-
ШВП по осям X / Z3210 / 3210
-
Количество инструмента в резцедержателе, шт.8
-
Скорость вращения приводного инструмента, об/мин4000
-
Мощность приводного инструмента, кВт2,3
-
Размер инструмента, мм20 X 20 / 32
-
ЦангаER25
-
Напряжение насоса СОЖ, В380 / 250
-
Периодическое осевое перемещение шпинделя, мм≤ 0,005
-
Конус радиального биения шпинделя, мм≤ 0,005
-
Повторяемость по X и Z, мм≤ 0,005
-
Точность позиционирования по X и Z, мм≤ 0,01
-
Постоянство диаметра обрабатываемой детали, мм≤ 0,01 / 150
-
Плоскостность обрабатываемой заготовки, мм≤ 0,01 / 200
-
Округлость обрабатываемой заготовки, мм≤ 0,005 / 75
-
Шероховатость поверхности, мм≤ Ra1.4μm
-
Точность обработкиIT6
-
Повторяющаяся точность позиционирования по оси С, °≤ 0,0027
-
Длина, мм2400
-
Ширина, мм1700
-
Высота, мм1900
-
Вес, кг2900
НАЗНАЧЕНИЕ:
MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
|
Наименование |
Модель |
Бренд |
|
Система ЧПУ |
22TB |
SYNTEC (Тайвань) |
|
Подшипники шпинделя |
P4 |
NTUS (Германия) |
|
Подшипники по ШВП |
P4 |
NSK (Япония) |
|
4+4*4 приводная голова |
ER25-Y |
TJ (Тайвань) |
|
Двигатель шпинделя и привод |
11 |
SYNTEC (Тайвань) |
|
Направляющие |
CGH35CA2R |
INA (Германия) |
|
ШВП |
3210 |
THK (Япония) |
|
Автоматическая система смазки |
2L |
HURUN SHANGHAI |
|
Гидравлическая станция |
1.5KW |
ELLTE Nanjing |
|
Насос СОЖ |
450W |
ZHENS domestic |
|
Электрические компоненты |
Автоматический выключатель/реле |
Snyder France |
-
МодельNeo Turn 50DY
-
Расстояние над станиной, мм510
-
Макс. диаметр вращения, мм180
-
Диаметр отверстия патрона, мм56
-
Проходное отверстие шпинделя, мм46
-
Скорость вращения шпинделя, об/мин5000
-
Мощность главного двигателя, кВт7,5 / 11
-
Торец шпинделяA2-5
-
Ход по оси X, мм1100
-
Ход по оси Z, мм500
-
Скорость перемещения по осям X, Z, м/мин24
-
Скорость перемещения по оси Y, м/мин15
-
Зажимная система3-х кулачковый патрон
-
Диаметр патрона, дюймов6
-
Крутящий момент по оси X, Нм11
-
Крутящий момент по оси Z, Нм11
-
Модель направляющей по оси ХCGH35CA2R
-
Модель направляющей по оси ZCGH35CA2R
-
ШВП по осям X / Z3210 / 3210
-
Количество инструмента в резцедержателе, шт.8
-
Скорость вращения приводного инструмента, об/мин4000
-
Мощность приводного инструмента, кВт2,3
-
Размер инструмента, мм20 X 20 / 32
-
ЦангаER25
-
Напряжение насоса СОЖ, В380 / 250
-
Периодическое осевое перемещение шпинделя, мм≤ 0,005
-
Конус радиального биения шпинделя, мм≤ 0,005
-
Повторяемость по X и Z, мм≤ 0,005
-
Точность позиционирования по X и Z, мм≤ 0,01
-
Постоянство диаметра обрабатываемой детали, мм≤ 0,01 / 150
-
Плоскостность обрабатываемой заготовки, мм≤ 0,01 / 200
-
Округлость обрабатываемой заготовки, мм≤ 0,005 / 75
-
Шероховатость поверхности, мм≤ Ra1.4μm
-
Точность обработкиIT6
-
Повторяющаяся точность позиционирования по оси С, °≤ 0,0027
-
Длина, мм2400
-
Ширина, мм1700
-
Высота, мм1900
-
Вес, кг2900
Конструктивные особенности
.jpg) |
ОСЕВЫЕ ИНСТРУМЕНТЫ Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25). |
.jpg) |
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C. |
