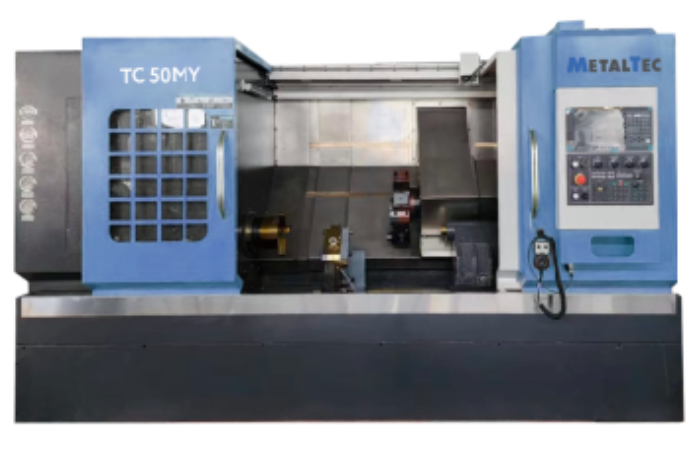

MetalTec ТС 50MY - Токарный станок чпу с наклонной станиной и осью Y

MetalTec ТС 50MY - Токарный станок чпу с наклонной станиной и осью Y
В наличии
9 940 000 руб. /
9 940 000 руб.
-0%
0
Заказать
MetalTec ТС 50MY - Токарный станок чпу с наклонной станиной и осью Y
Заказать
710 000 ¥
10 124 600 ₽
В наличии
Заказать
Лизинг
На текущий момент на сайте проводятся технические работы, итоговую стоимость оборудования сообщит менеджер нашей компании.
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики
  • Расстояние между центрами
    750 мм
  • Максимальный диаметр над станиной
    Φ500 мм
  • Максимальный диаметр над суппортом
    Φ300 мм
  • Максимальная длина обработки
    600 мм
  • Максимальные обороты шпинделя
    50-3500 об/мин
  • Торец шпинделя
    A2-6
  • Отверстие шпинделя
    Φ 66 мм
  • Диаметр патрона
    Φ200 мм
  • Обрабатываемый пруток
    Φ 52 мм
  • Ход по оси Х
    250 мм
  • Ход по оси Z
    620 мм
  • Ход по оси Y
    +/-50
  • 12-ти позиционная приводная револьверная голова BMT55 (ER32)
    +
  • Осевой привод (держатель инструмента BMT55 0°) – 2 шт.
    +
  • Радиальный привод (держатель инструмента BMT55 90°) – 2 шт.
    +
  • Тип задней бабки
    Гидравлическая
  • Максимальное перемещение задней бабки
    120 мм
  • Конус задней бабки
    MT5
  • Главный двигатель
    15/18,5 кВт
  • Приводной двигатель по оси X
    3 кВт
  • Приводной двигатель по оси Z
    3 кВт
  • Приводной двигатель по оси Y
    1,8 кВт
  • Насос СОЖ
    10 Бар
  • Тип станины
    Наклонная
  • Габариты в упаковке (Д×Ш×В)
    3400x2200x2400
  • Вес станка (нетто/брутто)
    4500 кг
Шпиндель
  • Максимальные обороты
    50-3500 об/мин
  • Торец шпинделя
    A2-6
  • Отверстие шпинделя
    Φ 66 мм
  • Диаметр патрона
    Φ 200 мм
  • Обрабатываемый пруток
    Φ 52 мм
  • Система торможения
    Гидравлическая
  • Тип привода
    Электродвигатель
  • Производитель подшипников
    FANUC
  • Жесткость и точность
    Высокая
  • Дополнительные особенности
    Индукционная закалка станин, жесткость > HRC55
Перемещение суппорта
  • Ход по оси X
    250 мм
  • Ход по оси Z
    620 мм
  • Ход по оси Y
    +/-50 мм
  • Направляющие
    Линейные
  • Шарико-винтовые передачи
    Тайвань
Инструментальный резцедержатель
  • Тип
    12-ти позиционная приводная револьверная голова BMT55 (ER32)
  • Торцевой блок
    2 шт. 25x25 мм
  • Радиальный блок
    2 шт. 25x25 мм
  • Расточные блоки
    2 шт. Φ 40 мм
  • Осевой привод (держатель инструмента BMT55 0°)
    2 шт.
  • Радиальный привод (держатель инструмента BMT55 90°)
    2 шт.
Приводной инструмент
  • Осевой привод (держатель инструмента BMT55 0°)
    2 шт.
  • Радиальный привод (держатель инструмента BMT55 90°)
    2 шт.
Задняя бабка
  • Тип
    Гидравлическая
  • Максимальное перемещение
    120 мм
  • Конус
    MT5
Двигатель
  • Главный двигатель
    15/18,5 кВт
  • Приводной двигатель по оси X
    3 кВт
  • Приводной двигатель по оси Z
    3 кВт
  • Приводной двигатель по оси Y
    1,8 кВт
Точности
  • Индукционная закалка станины
    Твердость > HRC55
  • Жесткость и точность
    Высокая
Точность позиционирования
  • Точность позиционирования по оси X
    ±0,005 мм
  • Точность позиционирования по оси Z
    ±0,008 мм
  • Точность позиционирования по оси Y
    ±0,003 мм
Повторяемость
  • Повторяемость по оси X
    ±0,003 мм
  • Повторяемость по оси Z
    ±0,005 мм
  • Повторяемость по оси Y
    ±0,002 мм
Габаритные размеры
  • Габариты в упаковке (Д×Ш×В)
    3400x2200x2400 мм
  • Вес станка (нетто/брутто)
    4500 кг

НАЗНАЧЕНИЕ:

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;

Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.



СХЕМА ОБРАБОТКИ:

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок
Технические характеристики
  • Расстояние между центрами
    750 мм
  • Максимальный диаметр над станиной
    Φ500 мм
  • Максимальный диаметр над суппортом
    Φ300 мм
  • Максимальная длина обработки
    600 мм
  • Максимальные обороты шпинделя
    50-3500 об/мин
  • Торец шпинделя
    A2-6
  • Отверстие шпинделя
    Φ 66 мм
  • Диаметр патрона
    Φ200 мм
  • Обрабатываемый пруток
    Φ 52 мм
  • Ход по оси Х
    250 мм
  • Ход по оси Z
    620 мм
  • Ход по оси Y
    +/-50
  • 12-ти позиционная приводная револьверная голова BMT55 (ER32)
    +
  • Осевой привод (держатель инструмента BMT55 0°) – 2 шт.
    +
  • Радиальный привод (держатель инструмента BMT55 90°) – 2 шт.
    +
  • Тип задней бабки
    Гидравлическая
  • Максимальное перемещение задней бабки
    120 мм
  • Конус задней бабки
    MT5
  • Главный двигатель
    15/18,5 кВт
  • Приводной двигатель по оси X
    3 кВт
  • Приводной двигатель по оси Z
    3 кВт
  • Приводной двигатель по оси Y
    1,8 кВт
  • Насос СОЖ
    10 Бар
  • Тип станины
    Наклонная
  • Габариты в упаковке (Д×Ш×В)
    3400x2200x2400
  • Вес станка (нетто/брутто)
    4500 кг
Шпиндель
  • Максимальные обороты
    50-3500 об/мин
  • Торец шпинделя
    A2-6
  • Отверстие шпинделя
    Φ 66 мм
  • Диаметр патрона
    Φ 200 мм
  • Обрабатываемый пруток
    Φ 52 мм
  • Система торможения
    Гидравлическая
  • Тип привода
    Электродвигатель
  • Производитель подшипников
    FANUC
  • Жесткость и точность
    Высокая
  • Дополнительные особенности
    Индукционная закалка станин, жесткость > HRC55
Перемещение суппорта
  • Ход по оси X
    250 мм
  • Ход по оси Z
    620 мм
  • Ход по оси Y
    +/-50 мм
  • Направляющие
    Линейные
  • Шарико-винтовые передачи
    Тайвань
Инструментальный резцедержатель
  • Тип
    12-ти позиционная приводная револьверная голова BMT55 (ER32)
  • Торцевой блок
    2 шт. 25x25 мм
  • Радиальный блок
    2 шт. 25x25 мм
  • Расточные блоки
    2 шт. Φ 40 мм
  • Осевой привод (держатель инструмента BMT55 0°)
    2 шт.
  • Радиальный привод (держатель инструмента BMT55 90°)
    2 шт.
Приводной инструмент
  • Осевой привод (держатель инструмента BMT55 0°)
    2 шт.
  • Радиальный привод (держатель инструмента BMT55 90°)
    2 шт.
Задняя бабка
  • Тип
    Гидравлическая
  • Максимальное перемещение
    120 мм
  • Конус
    MT5
Двигатель
  • Главный двигатель
    15/18,5 кВт
  • Приводной двигатель по оси X
    3 кВт
  • Приводной двигатель по оси Z
    3 кВт
  • Приводной двигатель по оси Y
    1,8 кВт
Точности
  • Индукционная закалка станины
    Твердость > HRC55
  • Жесткость и точность
    Высокая
Точность позиционирования
  • Точность позиционирования по оси X
    ±0,005 мм
  • Точность позиционирования по оси Z
    ±0,008 мм
  • Точность позиционирования по оси Y
    ±0,003 мм
Повторяемость
  • Повторяемость по оси X
    ±0,003 мм
  • Повторяемость по оси Z
    ±0,005 мм
  • Повторяемость по оси Y
    ±0,002 мм
Габаритные размеры
  • Габариты в упаковке (Д×Ш×В)
    3400x2200x2400 мм
  • Вес станка (нетто/брутто)
    4500 кг

Конструктивные особенности

unnamed (3).png

КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

unnamed (5).jpg

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

unnamed (6).jpg

12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм

unnamed (8).jpg

ПРИВОДНАЯ СИСТЕМА FANUC

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система FANUC задает новые стандарты в классе приводов станков.

unnamed (7).jpg

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

unnamed (4).png

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

unnamed (4).jpg

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.


unnamed (3).jpg

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).

Контакторы – Sсhneider (Франция).

unnamed (2).jpg

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

unnamed (1).jpg

ДЕТАЛЕУЛОВИТЕЛЬ




unnamed (2).png

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:

• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.

• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.
