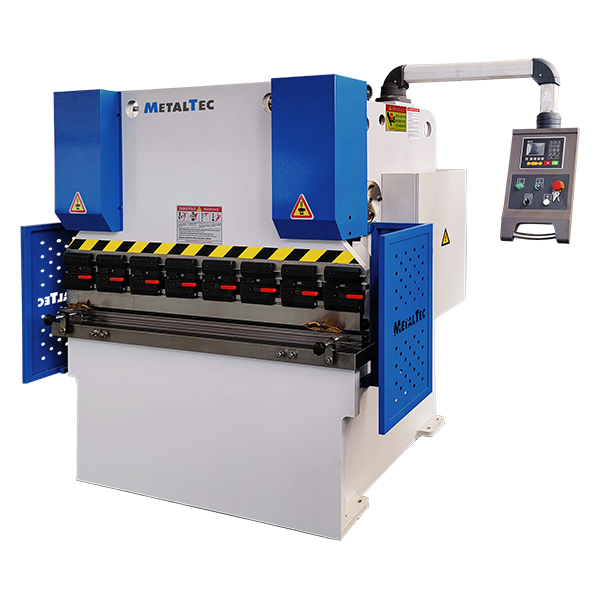

MetalTec HBM 30/1600 Листогибочные гидравлические прессы с контроллером E22
MetalTec HBM 30/1600 Листогибочные гидравлические прессы с контроллером E22 — это компактное и эффективное решение для точной гибки листового металла на предприятиях малого и среднего бизнеса. Его сбалансированная конструкция и современная система управления гарантируют высокое качество обработки и стабильность результатов при работе с материалами толщиной до 3 мм.
Оптимальное решение для вашего производства
Прочная литая станина и надежная гидравлическая система обеспечивают станку необходимую жесткость и устойчивость для выполнения ежедневных задач. Эргономичный контроллер E22 позволяет легко программировать операции гибки, обеспечивая точность и повторяемость даже при серийном производстве деталей.
Конструктивные преимущества, которые работают на вас:
-
Основа надежности: Усиленная станина эффективно поглощает рабочие вибрации и нагрузки, обеспечивая стабильность геометрических параметров изготавливаемых деталей и долговечность всего оборудования.
-
Сбалансированная производительность: Гидравлическая система с пропорциональным управлением обеспечивает плавный ход траверсы и точное дозирование усилия, что исключает деформацию заготовки и гарантирует высокое качество гиба.
-
Простота в управлении: Контроллер E22 с интуитивным интерфейсом делает программирование быстрым и понятным, минимизируя время на переналадку и позволяя оперативно выполнять даже сложные заказы.
-
Экономическая эффективность: Использование энергоэффективных компонентов и продуманная конструкция снижают эксплуатационные расходы, делая станок выгодным приобретением для оптимизации производственных процессов.
Ваши выгоды от внедрения пресса:
-
Компактность и эргономика: Небольшие габариты и продуманная компоновка позволяют эффективно использовать производственное пространство, а удобное управление делает работу комфортной.
-
Быстрая окупаемость: Сочетание доступной стоимости, низких затрат на обслуживание и высокой производительности делает этот пресс оптимальным выбором для начала автоматизации или расширения существующих мощностей.
-
Универсальность применения: Станок отлично подходит для широкого спектра задач — от штучного производства до мелкосерийных заказов, обеспечивая гибкость в планировании производства.
-
Надежность каждый день: Простота конструкции и использование проверенных компонентов обеспечивают минимальные риски простоев, позволяя сосредоточиться на выполнении заказов.
Обеспечьте свое производство современными возможностями для качественной гибки металла. MetalTec HBM 30/1600 — это разумная инвестиция в повышение эффективности и расширение технологического потенциала вашего предприятия.
Свяжитесь с нами для получения консультации и расчета персонального коммерческого предложения! Сделайте шаг к росту производительности с MetalTec.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.
СХЕМЫ ОБРАБОТКИ:
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
|
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
F = (1,42 x TS x S2 x L) / 1000 x V |
-
МодельHBM 30/1600
-
Усилие,кН300
-
Усилие, тонн30
-
Рабочая длинна, мм1600
-
Расстояние между колоннами, мм1200
-
Глубина подачи (зев), мм180
-
Ход пуансона, мм80
-
Ход заднего упора, мм500
-
Высота открытия, мм290
-
Свободный ход, мм/с80
-
Рабочая скорость, мм/с8
-
Скорость возврата, мм/с75
-
Мощность главного двигателя, кВт4
-
Длина, мм1800
-
Ширина, мм900
-
Высота, мм1900
-
Вес, кг1600
Конструктивные особенности
|
МАССИВНАЯ СТАНИНА Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость. |
|
ГИДРОЦИЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки). |

|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества. |
|
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. |
|
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы. |
|
ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ 2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. |
|
ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ Листогибочный гидравлический пресс MetalTec HBM 30/1600 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх. |
|
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R) Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз. |
|
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун. |
|
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ) Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ. |
|
ГИБОЧНЫЙ ИНСТРУМЕНТ Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.
|
|
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. |
|
СИНХРОНИЗАЦИЯ ГИДРОЦИЛИНДРОВ Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация. |
|
ИНДУКЦИОННЫЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ВЕРХНЕЙ ПЛИТЫ (РАМ) Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм. |
|
СИСТЕМА УПРАВЛЕНИЯ E22 Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени. Основные функции:
|
|
ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала. |
Сотрудничество со всеми лизинговыми компаниями на территории России (а также, Беларуси и Казахстана), позволяет предложить нашим клиентам оптимальный выбор условий финансирования:
- Тип предприятия: любая организационно – правовая форма (ООО, ОАО, ИП и т. д.)
- Первоначальный взнос: от 10% до 50%
- Срок: от 12 месяцев до 60 месяцев
- Удорожание: от 5%
- Сумма финансирования: от 350 000 руб
- Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
- Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
- Срок рассмотрения: 3-7 дней
- География: вся территория РФ
- Валюта: рубли, доллары, евро (по желанию клиента)
