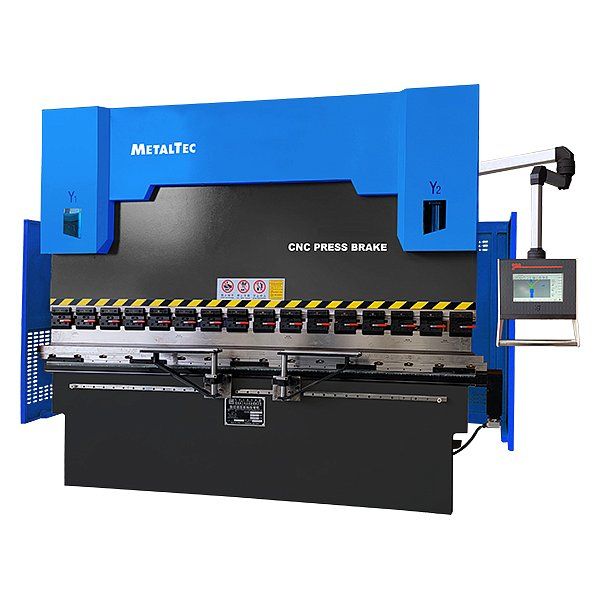

MetalTec HBС 135/3200 4+1 ЧПУ МТ-15 Листогибочный пресс с ЧПУ

MetalTec HBС 135/3200 4+1 ЧПУ МТ-15 Листогибочный пресс с ЧПУ
Нет в наличии
4 368 000 руб. /
4 368 000 руб.
-0%
0
Заказать
MetalTec HBС 135/3200 4+1 ЧПУ МТ-15 Листогибочный пресс с ЧПУ
Заказать
Акция
312 000 ¥
4 261 920 ₽
Нет в наличии
Заказать
Лизинг
На текущий момент на сайте проводятся технические работы, итоговую стоимость оборудования сообщит менеджер нашей компании.
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики:
  • Модель
    HBC 135/3200
  • Оси
    4+1
  • Усилие, т
    135
  • Макс. длина гиба, мм
    3100
  • Расстояние между колоннами, м
    2655
  • Глубина зева, мм
    350
  • Ход пуансона, мм
    200
  • Высота открытия, мм
    455
  • Ход заднего упора, мм
    600
Производительность:
  • Скорость подвода, м/мин
    160
  • Рабочая скорость, м/мин
    14
  • Скорость возврата, м/мин
    140
Главный двигатель (SIEMENS):
  • Мощность, кВт
    11
  • Обороты, RPM
    1440
Габаритные размеры:
  • Длина, мм
    3300
  • Ширина, мм
    1600
  • Высота, мм
    2500
  • Масса, кг
    8000

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.



СХЕМА ОБРАБОТКИ:





РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:



F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.

F = (1,42 x TS x S2 x L) / 1000 x V
R = (5 x V) / 32

Технические характеристики:
  • Модель
    HBC 135/3200
  • Оси
    4+1
  • Усилие, т
    135
  • Макс. длина гиба, мм
    3100
  • Расстояние между колоннами, м
    2655
  • Глубина зева, мм
    350
  • Ход пуансона, мм
    200
  • Высота открытия, мм
    455
  • Ход заднего упора, мм
    600
Производительность:
  • Скорость подвода, м/мин
    160
  • Рабочая скорость, м/мин
    14
  • Скорость возврата, м/мин
    140
Главный двигатель (SIEMENS):
  • Мощность, кВт
    11
  • Обороты, RPM
    1440
Габаритные размеры:
  • Длина, мм
    3300
  • Ширина, мм
    1600
  • Высота, мм
    2500
  • Масса, кг
    8000

Конструктивные особенности

ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM

Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15

Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.

  • Сенсорное управление
  • 15-дюймовый полноцветный дисплей высокого разрешения
  • Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей)
  • Управление компенсацией бомбирования
  • Поддержка сервосвязи/аналогового управления
  • Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах
  • Периферийный интерфейс SB
  • Одна программа сожержит 25 рабочих этапов
  • Поддержка хранения 100 программ гибки
  • Гибка под свободным углом

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.





КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

СИНХРОНИЗАЦИЯ ЧПУ

Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.


ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.

Задние упоры поддерживают работу в осях:

Ось X - перемещение упоров от / к оператору
Ось R - перемещение упоров вниз / вверх.

https://youtu.be/F3vkXdJLjcE
