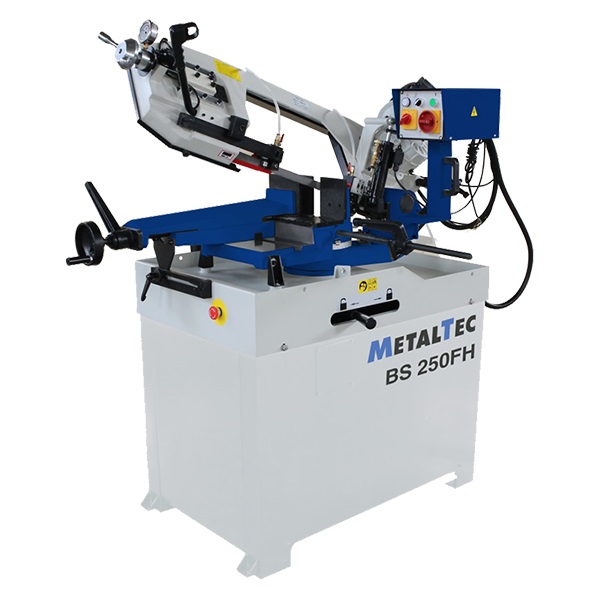

MetalTec BS 250 FH ручной ленточнопильный станок для резки металла

MetalTec BS 250 FH ручной ленточнопильный станок для резки металла
В наличии
308 200 руб. /
339 020 руб.
-9%
30 820 руб.
Заказать
MetalTec BS 250 FH ручной ленточнопильный станок для резки металла
Заказать
Акция
308 200 ₽ 339 020 ₽
В наличии
Заказать
Лизинг
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики
  • Модель
    BS 250 FH
  • Мощность двигателя, Вт
    1500 (380 V)
  • Размеры пильного полотна, мм
    2715 x 27 x 0,9
  • Скорость резания, м/мин
    72 / 36
  • Угол разворота пильной рамы, °
    - 45 (60)
  • Высота стола, мм
    1020
Сечение обрабатываемой детали при – 45°
  • 150
  • 130 х 130
  • 170 х 90
Сечение обрабатываемой детали при 90°, мм
  • 250
  • 240 x 240
  • 310 х 240
Сечение обрабатываемой детали при 45°
  • 200
  • 170 х 170
  • 190 х 170
Сечение обрабатываемой детали при 60°
  • 120
  • 95 х 95
  • 120 х 95
Габаритные размеры (станина):
  • Длина, мм
    1540
  • Ширина, мм
    700
  • Высота, мм
    1050
Габаритные размеры (пильный модуль):
  • Длина, мм
    1100
  • Ширина, мм
    760
  • Высота, мм
    180
  • Вес (нетто), кг
    341
  • Вес (брутто), кг
    394

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.


Преимущества ручных ленточнопильных станков по металлу:

  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Комплектация станка:

  • Станина станка в сборе
  • Тумба станка
  • Ленточное полотно
  • Автоматическая система СОЖ
  • Инструкция по эксплуатации на руском языке

Справочная информация



СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ МЕТАЛЛИЧЕСКИЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ ШВЕЛЛЕР



Станки на заводе METALTEC



Технические характеристики
  • Модель
    BS 250 FH
  • Мощность двигателя, Вт
    1500 (380 V)
  • Размеры пильного полотна, мм
    2715 x 27 x 0,9
  • Скорость резания, м/мин
    72 / 36
  • Угол разворота пильной рамы, °
    - 45 (60)
  • Высота стола, мм
    1020
Сечение обрабатываемой детали при – 45°
  • 150
  • 130 х 130
  • 170 х 90
Сечение обрабатываемой детали при 90°, мм
  • 250
  • 240 x 240
  • 310 х 240
Сечение обрабатываемой детали при 45°
  • 200
  • 170 х 170
  • 190 х 170
Сечение обрабатываемой детали при 60°
  • 120
  • 95 х 95
  • 120 х 95
Габаритные размеры (станина):
  • Длина, мм
    1540
  • Ширина, мм
    700
  • Высота, мм
    1050
Габаритные размеры (пильный модуль):
  • Длина, мм
    1100
  • Ширина, мм
    760
  • Высота, мм
    180
  • Вес (нетто), кг
    341
  • Вес (брутто), кг
    394

Конструктивные особенности


ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

Резка заготовок на угол от -45° до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.


РЕГУЛИРУЕМЫЙ УПОР

Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.


ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

СИСТЕМА ГИДРОЗАГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, скорость опускания регулируется гидроцилиндром (гидроразгрузка).

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации и твердосплавными пластинами.

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.

МОЩНЫЙ ДВИГАТЕЛЬ

Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.


РЕЖИМЫ РАБОТЫ СТАНКА

Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.

Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.


ТЕНЗОМЕТР

Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.


ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ

Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).


ПАНЕЛЬ УПРАВЛЕНИЯ

Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
