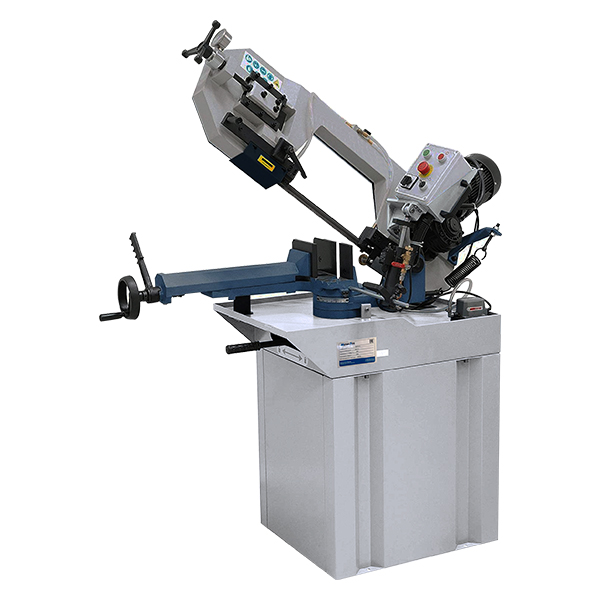

MetalTec BS 220 FHЕ ручной ленточнопильный станок для резки металла

MetalTec BS 220 FHЕ ручной ленточнопильный станок для резки металла
В наличии
269 175 руб. /
3 053 руб.
--8,717%
-266 122 руб.
Заказать
MetalTec BS 220 FHЕ ручной ленточнопильный станок для резки металла
Заказать
Акция
2 775 $ 3 053 $
272 977 ₽ 300 324 ₽
В наличии
Заказать
Лизинг
На текущий момент на сайте проводятся технические работы, итоговую стоимость оборудования сообщит менеджер нашей компании.
ЗИП в подарок
Гарантия 1 год
ПНР. Обучение
Технические характеристики
  • Модель
    BS 220 FHE
  • Мощность двигателя, Вт
    1110 (380 В)
  • Размеры пильного полотна, мм
    2450 x 27 x 0,9
  • Скорость резания, м/мин
    37,5 / 75 (380 В)
  • Угол разворота пильной рамы, °
    0, 30, 45, 60
  • Высота стола, мм
    1045
Сечение обрабатываемой детали при – 90°, мм
  • 220
  • 150 х 150
  • 260 х 150
Сечение обрабатываемой детали при – 45°, мм
  • 150
  • 145 х 145
  • 150 х 145
Сечение обрабатываемой детали при – 60°, мм
  • 90
  • 85 х 85
  • 100 х 85
Габаритные размеры:
  • Длина, мм
    1350
  • Ширина, мм
    580
  • Высота, мм
    970
  • Вес (нетто), кг
    195
  • Вес (брутто), кг
    225

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 220 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.



СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ МЕТАЛЛИЧЕСКИЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ ШВЕЛЛЕР




Гарантия: 1 год

Технические характеристики
  • Модель
    BS 220 FHE
  • Мощность двигателя, Вт
    1110 (380 В)
  • Размеры пильного полотна, мм
    2450 x 27 x 0,9
  • Скорость резания, м/мин
    37,5 / 75 (380 В)
  • Угол разворота пильной рамы, °
    0, 30, 45, 60
  • Высота стола, мм
    1045
Сечение обрабатываемой детали при – 90°, мм
  • 220
  • 150 х 150
  • 260 х 150
Сечение обрабатываемой детали при – 45°, мм
  • 150
  • 145 х 145
  • 150 х 145
Сечение обрабатываемой детали при – 60°, мм
  • 90
  • 85 х 85
  • 100 х 85
Габаритные размеры:
  • Длина, мм
    1350
  • Ширина, мм
    580
  • Высота, мм
    970
  • Вес (нетто), кг
    195
  • Вес (брутто), кг
    225

Конструктивные особенности


ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.


НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.


МОЩНЫЙ ДВИГАТЕЛЬ

Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин).


РЕЖИМЫ РАБОТЫ СТАНКА

Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.

Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.


ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ

На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки.


УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ

Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.


УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.


ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР

Резка заготовок на угол  до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.


ПАНЕЛЬ УПРАВЛЕНИЯ

Установленная на раму станка панель управления, с подробным описанием назначения переключателей, делает удобной работу оператора.
