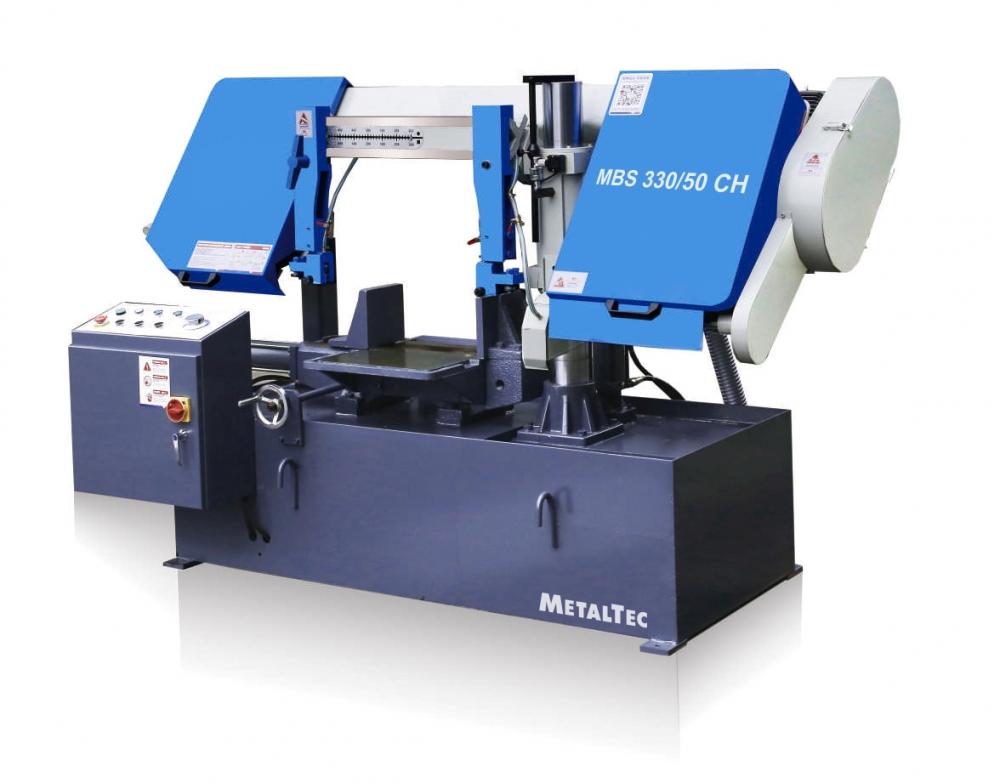

MetalTec MBS 330/50 CH ленточнопильный станок для резки металла под углом 90°

MetalTec MBS 330/50 CH ленточнопильный станок для резки металла под углом 90°
В наличии
1 180 000 руб. /
1 311 000 руб.
-10%
131 000 руб.
Заказать
MetalTec MBS 330/50 CH ленточнопильный станок для резки металла под углом 90°
Заказать
Акция
1 180 000 ₽ 1 311 000 ₽
В наличии
Заказать
Лизинг
ЗИП в подарок
Гарантия 1 год
ПНР. Обучение
Технические характеристики:
  • Модель
    MBS 330/50 CH
Параметры резки:
  • Диаметр резки под 90°, мм
    330 / 330 х 500
  • Круг
    330
  • Прямоугольник
    330 х 500
  • Макс. габариты пакетной резки, мм
    300 х 120
  • Размер полотна, мм
    4315 х 34 х 1,1
  • Высота рабочего стола, мм
    620
  • Высота тисков, мм
    170
  • Скорость, м/мин
    15 - 60
Двигатели:
  • Мощность инверторного двигателя, кВт
    4
  • Мощность мотора гидравлики, кВт
    0,75
  • Гидравлическая помпа, кВт
    0,04
Габаритные размеры:
  • Длина, мм
    2000
  • Ширина, мм
    1350
  • Высота, мм
    1500
  • Вес, кг
    1100

НАЗНАЧЕНИЕ:

Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°-45°.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.



СХЕМЫ ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ СТАЛЬНОЙ ПРУТОК



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.



ПРЕИМУЩЕСТВА:

  • Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – от 90° до 45° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.



ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.



Станки на заводе METALTEC

Технические характеристики:
  • Модель
    MBS 330/50 CH
Параметры резки:
  • Диаметр резки под 90°, мм
    330 / 330 х 500
  • Круг
    330
  • Прямоугольник
    330 х 500
  • Макс. габариты пакетной резки, мм
    300 х 120
  • Размер полотна, мм
    4315 х 34 х 1,1
  • Высота рабочего стола, мм
    620
  • Высота тисков, мм
    170
  • Скорость, м/мин
    15 - 60
Двигатели:
  • Мощность инверторного двигателя, кВт
    4
  • Мощность мотора гидравлики, кВт
    0,75
  • Гидравлическая помпа, кВт
    0,04
Габаритные размеры:
  • Длина, мм
    2000
  • Ширина, мм
    1350
  • Высота, мм
    1500
  • Вес, кг
    1100

Конструктивные особенности

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

КОЛОННЫЙ ТИП СТАНКА

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

ГЛАВНЫЙ ДВИГАТЕЛЬ

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 4 кВт.

MBS-330-350-CH-pult

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка на всем протяжении цикла резания.

ГИДРАВЛИЧЕСКИЕ ТИСКИ С ПРИЖИМОМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Станок оснащен надежными гидравлическими тисками, позволяющими надежно фиксировать заготовки. Установлены прижим для пакетной резки делает станок более универсальным и позволяет серийно обрабатывать несколько заготовки пачкой за одну установку.

ПРИВОДНОЙ ВАЛОК ПОДАЧИ БОЛЬШИХ ЗАГОТОВОК

На полуавтоматическом станке для удобства продвижения тяжелых заготовок в зону резания, предусмотрено устройство подачи. Валок удобно расположен перед зажимными тисками, и приводится в действие маховиком, расположенном рядом с пультом управления.

ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ

В комплект поставки станка входит LED-лампа освещения на гибком основании для удобства направления света в зону резания.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА

На раме станка удобно установлен лазерный указатель линии реза, который позволяет значительно экономить время оператора при установке материала и дальнейшего пиления.

БЛОК НАТЯЖЕНИЯ ПОЛОТНА

За натяжение полотна отвечает гидравлический цилиндр установленный на раме станка. Переведение станка в рабочий режим и обратно, производится одним движением переключателя.

ОПОРНЫЙ РОЛЬГАНГ

При обработке длинных заготовок необходимо использовать приставной роликовый стол. В данном случае используется двухвалковый рольганг, который обеспечивает наилучшую стабильность положения заготовки.

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ

На станке установлена 3х точечная система СОЖ, которая обеспечивает:

  1. смазку режущего блока перед заготовкой,
  2. охлаждение полотна после прорезания материала,
  3. удаление остатков стружки с приводной чистящей щетки.

ПРИВОДНАЯ ЧИСТЯЩАЯ ЩЕТКА

Моторизированная чистящая щетка удобно установлена перед приводным шкивом и служит для удаления остатков стружки материала с режущего инструмента. Подвод СОЖ сохраняет латунную щетку в рабочем состоянии путем вымывания мелких частиц .
