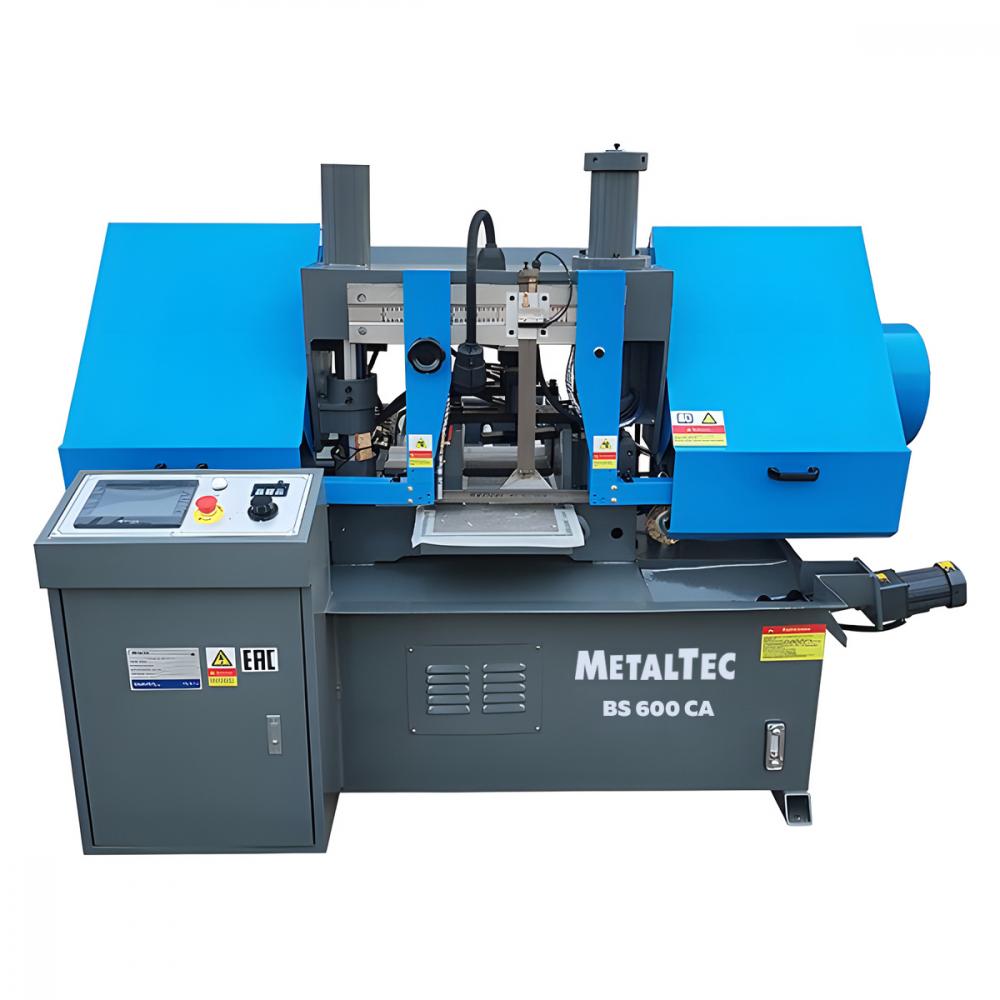

MetalTec BS 600 CA автоматический колонный ленточнопильный станок

MetalTec BS 600 CA автоматический колонный ленточнопильный станок
В наличии
3 570 000 руб. /
3 570 000 руб.
-0%
0
Заказать
MetalTec BS 600 CA автоматический колонный ленточнопильный станок
Заказать
Акция
255 000 ¥
3 636 300 ₽
В наличии
Заказать
Лизинг
На текущий момент на сайте проводятся технические работы, итоговую стоимость оборудования сообщит менеджер нашей компании.
ЗИП в подарок
Гарантия 1 год
ПНР. Обучение
Технические характеристики
  • Модель
    BS 500 CA
  • Диаметр резки под 90˚, мм
    600 - 600 x 600
  • Размеры пильного полотна, мм
    6630 x 54 x 1,6
  • Скорость резания, м/мин
    20 - 80
  • Сечение обрабатываемой детали при – 90°, мм
    ● 600
    ▅ 600 x 600
  • Контроллер (до 5 программ в одном цикле резки)
    ЧПУ
  • Система крепления заготовки
    Гидравлические тиски с прижимом для пакетной резки
  • Мощность двигателя, кВт
    5,5
  • Мощность мотора гидравлики, кВт
    1,5
  • Гидравлическая помпа, кВт
    0,04
  • Продвижение за один цикл подачи, мм
    500
  • Точность подачи, мм
    ±0,2
Габаритные размеры:
  • Длина, мм
    3300
  • Ширина, мм
    2280
  • Высота, мм
    2450
  • Вес, кг
    3500

НАЗНАЧЕНИЕ:

Ленточнопильный автоматический станок MetalTec BS 600 СA предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.


ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим прижимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки;
  • Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ МЕТАЛЛИЧЕСКИЙ ПРУТОК

ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

  • Автоматическое опускание и подъем пильной рамы, продвижение материала - позволяет автоматизировать процесс резки от первой загрузки заготовки до получения готовых заготовок, а также повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.


Технические характеристики
  • Модель
    BS 500 CA
  • Диаметр резки под 90˚, мм
    600 - 600 x 600
  • Размеры пильного полотна, мм
    6630 x 54 x 1,6
  • Скорость резания, м/мин
    20 - 80
  • Сечение обрабатываемой детали при – 90°, мм
    ● 600
    ▅ 600 x 600
  • Контроллер (до 5 программ в одном цикле резки)
    ЧПУ
  • Система крепления заготовки
    Гидравлические тиски с прижимом для пакетной резки
  • Мощность двигателя, кВт
    5,5
  • Мощность мотора гидравлики, кВт
    1,5
  • Гидравлическая помпа, кВт
    0,04
  • Продвижение за один цикл подачи, мм
    500
  • Точность подачи, мм
    ±0,2
Габаритные размеры:
  • Длина, мм
    3300
  • Ширина, мм
    2280
  • Высота, мм
    2450
  • Вес, кг
    3500

Конструктивные особенности


НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.


КОЛОННЫЙ ТИП СТАНКА

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.


ГЛАВНЫЙ ДВИГАТЕЛЬ

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 5,5 кВт.


ПАНЕЛЬ ОПЕРАТОРА

Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:

  • пуск цикла пиления в автоматическом режиме;
  • управление органами станка в ручном режиме.

ГИДРАВЛИЧЕСКИЕ ТИСКИ

Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.


РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ

Бесступенчатая регулировка скорости: 20 - 80 м/мин.


АВТОМАТИЧЕСКАЯ ПОДАЧА

Т-образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз - 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.


ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.
