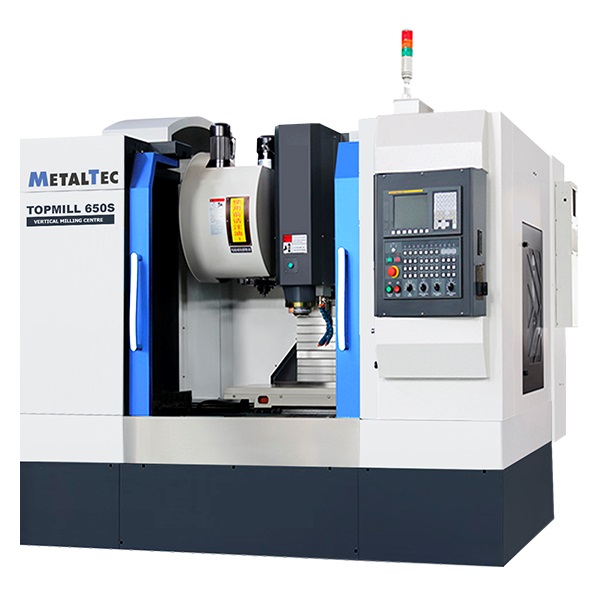

MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ

MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ
В наличии
5 817 600 руб. /
77 170 руб.
--7,439%
-5 740 430 руб.
Заказать
MetalTec TOPMILL 650S 4-х осевой вертикальный обрабатывающий центр с ЧПУ
Заказать
Акция
64 000 $ 77 170 $
5 637 760 ₽ 6 797 905 ₽
В наличии
Заказать
Лизинг
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики:
  • Модель
    TOPMILL 650S
  • Размеры рабочего стола, мм
    800 x 420
  • Наибольшая нагрузка на стол, кг
    500
  • T-пазы стола, мм
    18 x 80 x 5
  • Перемещение по оси X, мм
    650
  • Перемещение по оси Y, мм
    450
  • Перемещение по оси Z, мм
    510
  • Расстояние от торца шпинделя до поверхности рабочего стола, мм
    150 - 660
  • Расстояние от шпинделя до колонны, мм
    470
  • Направляющие перемещения, X / Y / Z
    Линейные направляющие (С3)
  • Шарико-винтовые пары, X / Y / Z
    4012 / 4012 / 4012 / Класс точности P4
Шпиндель VOLIS (Тайвань) – ременной привод:
  • Обороты шпинделя, об/мин
    8000
  • Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
    5,5 / 7,5
Инструментальная система OKADA (Тайвань):
  • Тип хвостовика инструмента
    ВТ40
  • Емкость магазина инструмента
    16
  • Максимальный вес устанавливаемого инструмента, кг
    15
  • Максимальный диаметр устанавливаемого инструмента, мм
    100
  • Максимальная длина устанавливаемого инструмента, мм
    300
Скорость перемещений:
  • Быстрые перемещения по осям Х / Y / Z, мм/мин
    24 000 / 24 000 / 20 000
  • Серводвигатели SIEMENS, X/Y/Z, нм
    7,5 / 7,5 / 15
  • Скорость обработки, мм/мин
    1 - 10 000
Точность:
  • Точность позиционирования, мм
    ± 0,005
  • Повторяемость, мм
    ± 0,003
Энергопотребление:
  • Напряжение, В / Частота, Гц
    380 ± 10% / 50 ± 10%
  • Общая установленная мощность, кВт
    9 - 11
Пневмосистема:
  • Давление воздуха, МПа
    0,6
Габаритные размеры:
  • Длина, мм
    2350
  • Ширина, мм
    2270
  • Высота, мм
    2500
  • Вес, кг
    4300

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.



КОМПЛЕКТАЦИЯ:

Наименование Спецификация Информация
1 Шпиндель BT40 POSA VOLIS (Тайвань)
2 Магазин автосмены инструмента BT40 - 24T OKADA (Тайвань)
3 ШВП по оси Х 4012 / P4 HIWIN (Тайвань)
4 ШВП по оси Y 4012 / P4 HIWIN (Тайвань)
5 ШВП по оси Z 4012 / P4 HIWIN (Тайвань)
6 Подшипник винтовой
NSK / FAG (Япония)
7 Муфта

8 Насос-кулант
Китай
9 Автоматическая система смазки
Китай
10 Пневмосистема
AirTac (Тайвань)
11 Линейные направляющие
квадратного сечения по оси Х
45 мм HIWIN (Тайвань)
12 Линейные направляющие
квадратного сечения по оси Y
45 мм HIWIN (Тайвань)
13 Линейные направляющие
квадратного сечения по оси Z
45 мм HIWIN (Тайвань)
14 Поворотный стол (4 ось)
с задней бабкой
170 мм TJR (Тайвань)



Технические характеристики:
  • Модель
    TOPMILL 650S
  • Размеры рабочего стола, мм
    800 x 420
  • Наибольшая нагрузка на стол, кг
    500
  • T-пазы стола, мм
    18 x 80 x 5
  • Перемещение по оси X, мм
    650
  • Перемещение по оси Y, мм
    450
  • Перемещение по оси Z, мм
    510
  • Расстояние от торца шпинделя до поверхности рабочего стола, мм
    150 - 660
  • Расстояние от шпинделя до колонны, мм
    470
  • Направляющие перемещения, X / Y / Z
    Линейные направляющие (С3)
  • Шарико-винтовые пары, X / Y / Z
    4012 / 4012 / 4012 / Класс точности P4
Шпиндель VOLIS (Тайвань) – ременной привод:
  • Обороты шпинделя, об/мин
    8000
  • Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
    5,5 / 7,5
Инструментальная система OKADA (Тайвань):
  • Тип хвостовика инструмента
    ВТ40
  • Емкость магазина инструмента
    16
  • Максимальный вес устанавливаемого инструмента, кг
    15
  • Максимальный диаметр устанавливаемого инструмента, мм
    100
  • Максимальная длина устанавливаемого инструмента, мм
    300
Скорость перемещений:
  • Быстрые перемещения по осям Х / Y / Z, мм/мин
    24 000 / 24 000 / 20 000
  • Серводвигатели SIEMENS, X/Y/Z, нм
    7,5 / 7,5 / 15
  • Скорость обработки, мм/мин
    1 - 10 000
Точность:
  • Точность позиционирования, мм
    ± 0,005
  • Повторяемость, мм
    ± 0,003
Энергопотребление:
  • Напряжение, В / Частота, Гц
    380 ± 10% / 50 ± 10%
  • Общая установленная мощность, кВт
    9 - 11
Пневмосистема:
  • Давление воздуха, МПа
    0,6
Габаритные размеры:
  • Длина, мм
    2350
  • Ширина, мм
    2270
  • Высота, мм
    2500
  • Вес, кг
    4300

Конструктивные особенности

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)

Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

  • Обработка с поддержкой до 4-ти осей;
  • Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
  • Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
  • Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
  • Обратная связь по положению.

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Высокая технологичность.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

, ,
