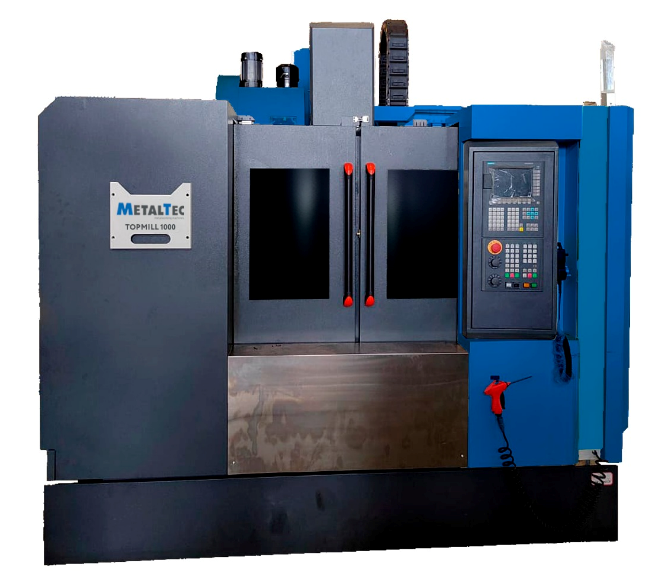

MetalTec TOPMILL 1000 вертикальный обрабатывающий центр с ЧПУ

MetalTec TOPMILL 1000 вертикальный обрабатывающий центр с ЧПУ
В наличии
4 681 350 руб. /
4 681 350 руб.
-0%
0
Заказать
MetalTec TOPMILL 1000 вертикальный обрабатывающий центр с ЧПУ
Заказать
51 500 $
4 536 635 ₽
В наличии
Заказать
Лизинг
ЗИП в подарок
Гарантия 2 года
ПНР. Обучение
Технические характеристики
  • Модель
    TOPMILL 1000
  • Размеры рабочего стола, мм
    1000 х 550
  • Наибольшая нагрузка на стол, кг
    800
  • T-пазы стола, мм
    5-18 х 100
  • Перемещение по оси X, мм
    800
  • Перемещение по оси Y, мм
    500
  • Перемещение по оси Z, мм
    550
  • Расстояние от торца шпинделя до поверхности рабочего стола, мм
    105-655
  • Направляющие перемещения, X / Y / Z
    линейные направляющие
  • Тип привода
    ремень
Шпиндель VOLIS (Тайвань) – ременной привод:
  • Обороты шпинделя, об/мин-1
    10 000
  • Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
    7,5 / 11
Инструментальная система OKADA (Тайвань):
  • Тип хвостовика инструмента
    ВТ40
  • Емкость магазина инструмента
    24
  • Максимальный вес устанавливаемого инструмента, кг
    8
  • Максимальный диаметр устанавливаемого инструмента, мм
    100
  • Максимальная длина устанавливаемого инструмента, мм
    300
Скорость перемещений:
  • Быстрые перемещения по осям Х / Y / Z, мм/мин
    20 000 / 20 000 / 16 000
  • Скорость обработки, мм/мин
    1 - 10 000
Точность:
  • Точность позиционирования, мм
    ± 0,005 / 300
  • Повторяемость, мм
    ± 0,003 / 300
Энергопотребление:
  • Напряжение, В / Частота, Гц
    380 ± 10% / 50 ± 10%
  • Общая установленная мощность, кВт
    20
Пневмосистема:
  • Давление воздуха, МПа
    0,6
Габаритные размеры:
  • Длина, мм
    2650
  • Ширина, мм
    2250
  • Высота, мм
    2820
  • Вес, кг
    5300

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.



Технические характеристики
  • Модель
    TOPMILL 1000
  • Размеры рабочего стола, мм
    1000 х 550
  • Наибольшая нагрузка на стол, кг
    800
  • T-пазы стола, мм
    5-18 х 100
  • Перемещение по оси X, мм
    800
  • Перемещение по оси Y, мм
    500
  • Перемещение по оси Z, мм
    550
  • Расстояние от торца шпинделя до поверхности рабочего стола, мм
    105-655
  • Направляющие перемещения, X / Y / Z
    линейные направляющие
  • Тип привода
    ремень
Шпиндель VOLIS (Тайвань) – ременной привод:
  • Обороты шпинделя, об/мин-1
    10 000
  • Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
    7,5 / 11
Инструментальная система OKADA (Тайвань):
  • Тип хвостовика инструмента
    ВТ40
  • Емкость магазина инструмента
    24
  • Максимальный вес устанавливаемого инструмента, кг
    8
  • Максимальный диаметр устанавливаемого инструмента, мм
    100
  • Максимальная длина устанавливаемого инструмента, мм
    300
Скорость перемещений:
  • Быстрые перемещения по осям Х / Y / Z, мм/мин
    20 000 / 20 000 / 16 000
  • Скорость обработки, мм/мин
    1 - 10 000
Точность:
  • Точность позиционирования, мм
    ± 0,005 / 300
  • Повторяемость, мм
    ± 0,003 / 300
Энергопотребление:
  • Напряжение, В / Частота, Гц
    380 ± 10% / 50 ± 10%
  • Общая установленная мощность, кВт
    20
Пневмосистема:
  • Давление воздуха, МПа
    0,6
Габаритные размеры:
  • Длина, мм
    2650
  • Ширина, мм
    2250
  • Высота, мм
    2820
  • Вес, кг
    5300

Конструктивные особенности

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ KND

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1000, укомплектован высокоточным электрошпинеделем одного из ведущих мировых производителей – KND. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели KND превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.


СИСТЕМА УПРАЛЕНИЯ KND K2000MF4i

Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y)

КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ


ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ KND

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

  • Высокая технологичность;
  • Продолжительный период эксплуатации;
  • Высокие скорости перемещения;
  • Высокая несущая способность;
  • Простота смазки и взаимозаменяемость.

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

ПОЛКИ И ОТДЕЛЕНИЯ ДЛЯ ПАТРОНОВ (8 ПОЗИЦИЙ)

ФИКСАТОР ОПРАВКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА

Сотрудничество со всеми лизинговыми компаниями на территории России (а также, Беларуси и Казахстана), позволяет предложить нашим клиентам оптимальный выбор условий финансирования:

  • Тип предприятия: любая организационно – правовая форма (ООО, ОАО, ИП и т. д.)
  • Первоначальный взнос: от 10% до 50%
  • Срок: от 12 месяцев до 60 месяцев
  • Удорожание: от 5%
  • Сумма финансирования: от 350 000 руб
  • Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
  • Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
  • Срок рассмотрения: 3-7 дней
  • География: вся территория РФ
  • Валюта: рубли, доллары, евро (по желанию клиента)
