MetalTec SL 500 SERVO электроэрозионный высокоточный проволочно-вырезной многопроходной станок
MetalTec SL 500 SERVO электроэрозионный высокоточный проволочно-вырезной многопроходной станок
MetalTec SL 500 SERVO электроэрозионный высокоточный проволочно-вырезной многопроходной станок
В наличии
1 519 120 ₽
Заказать
MetalTec SL 500 SERVO электроэрозионный высокоточный проволочно-вырезной многопроходной станок
Заказать
Акция
136 000 ¥
143 000 ¥
1 519 120 ₽
1 597 310 ₽
В наличии
Заказать
Технические характеристики
-
Модель станкаSL 500 SERVO
-
ТипМногопроходной
-
Вид станиныS-образная повышенной жесткости
-
Управляющий контроллерИнтеллектуальный сервоконтроллер с системой автоматического отключения
-
Тип направляющихПрецизионная линейная направляющая (Тайвань)
-
Ходовой винтШариковый винт прецизионной точности (Тайвань)
-
Способ управленияРазомкнутым контуром
-
Тип резервуара для эмульсииВысокого давления с системой тонкой очистки
-
Емкость резервуара для эмульсии, л90
-
Устройство для резки алюминиевых сплавовесть
-
Управляющая программа на 3х языкахAUTOCUT (CN/ENG/RUS)
Рабочий стол:
-
Ход рабочего стола, мм400 x 500
-
Ход по оси Z, мм250
-
Размер рабочего стола, мм850 x 540
-
Допустимая нагрузка на стол, кг500
-
Min подача рабочего стола, мм0,001
Обработка детали:
-
Макс. высота обрабатываемой детали, мм300
-
Макс. конус обрабатываемой детали±6° / 180mm
-
Эффективность резки, мм2 / мин≥120 - 160
-
Режущий ток, Адо 8
-
Шероховатость, мкм≤0,8-1,2
Точности:
-
Точность позиционирования по осям XY, мм≤ 0,02 мм
-
Гарантированная точность обработки:
-
- квадрат 10 х 10 х 40 мм0,008 мм
-
- цилиндр 10 х 40 мм0,010 мм
-
Рабочая точность, мм≤0,01
Проволока:
-
Диаметр проволоки, ммØ 0,12 ～Ø 0,20 (стандарт 0,18 мм)
-
Скорость проволоки, м/с11
-
Максимальная длина намотки барабана, м200
Двигатель:
-
ТипСерводвигатель по осям X и Y
Шаговый двигатель по осям U, V и Z -
Мощность генератора станка, кВт2,5
-
Тип подключения3 фазы / 380В / 50 Гц
Габаритные размеры:
-
Длина, мм2220
-
Ширина, мм1800
-
Высота, мм2300
-
Вес, кг2000
Описание
Технические характеристики
Конструктивные особенности
Лизинг
ОПИСАНИЕ ТЕХНОЛОГИИ
Электроэрозионная обработка (EDM) - это управляемый процесс резки металла, который используется для удаления металла с помощью электроискровой эрозии. В этом процессе электрическая искра используется в качестве режущего инструмента для придания готовой детали желаемой формы.
Основное преимущество электроэрозионной обработки заключается в ее возможном использовании для любого материала, если он является токопроводящим. Таким образом, можно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.
Преимуществом электроэрозионной обработки является отсутствие грубого механического воздействия на приложенную заготовку, а значит хрупкие контуры легче создать из материала. EDM также позволяет создавать формы и глубины, которые невозможно достичь с помощью режущего инструмента.
Глубокая обработка, при которой отношение длины инструмента к диаметру будет существенным - является обычным применением для электроэрозионного оборудования. Острые внутренние углы, глубокие ребра и узкие пазы в этом и заключаются особенности электроэрозионной обработки. Значимым аргумент в пользу использования электроэрозионной обработки – чистота поверхности,

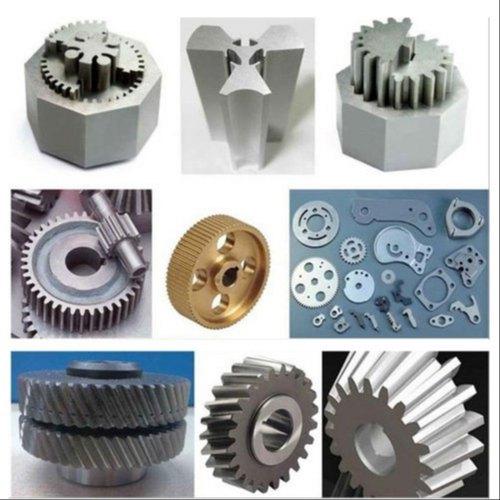

КАКОЕ ИЗДЕЛИЕ ИЗГОТАВЛИВАЕТСЯ НА СТАНКЕ:
- Зубчатые передачи: шестерни, звёздочки, венцы, зубчатые и храповые рейки.
- Шлицевые соединения: прямобочные, эвольвентные, треугольные, квадратные, шестигранные. Втулки, муфты, валы
- Инструментальное производство: штампы, матрицы, пуансоны, пресс-формы, фильеры. Оснастка, оправки, цанги, кондукторы, тонкостенные детали. Калибры, шаблоны, скобы. Режущий инструмент, резцы, фрезы, сверла, ножи
- Труднообрабатываемые материалы: закалённая сталь, твёрдый сплав, алюминий, титан, магниты, тонкостенные детали

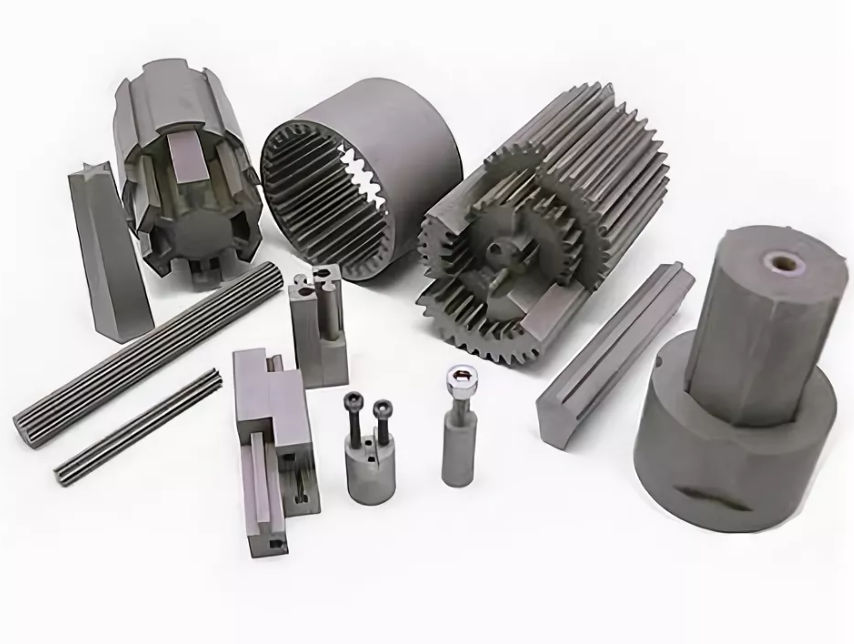

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ПРОИЗВОДСТВЕННЫЕ СТАНДАРТЫ И ПРОВЕРКИ СТАНКОВ:
- Стандарт производства станков GB7926-2005
- Прочие аксессуары: в соответствии с заводской приемкой.
- Точность обработки - рез прямого тела квадратом 10 × 10 мм / 40 мм, гарантированно в пределах 0,008 мм.
- При резке цилиндра диаметром 10 мм / 40 мм разница между максимальным и минимальным размером находится в пределах 0,010 мм.
Технические характеристики
-
Модель станкаSL 500 SERVO
-
ТипМногопроходной
-
Вид станиныS-образная повышенной жесткости
-
Управляющий контроллерИнтеллектуальный сервоконтроллер с системой автоматического отключения
-
Тип направляющихПрецизионная линейная направляющая (Тайвань)
-
Ходовой винтШариковый винт прецизионной точности (Тайвань)
-
Способ управленияРазомкнутым контуром
-
Тип резервуара для эмульсииВысокого давления с системой тонкой очистки
-
Емкость резервуара для эмульсии, л90
-
Устройство для резки алюминиевых сплавовесть
-
Управляющая программа на 3х языкахAUTOCUT (CN/ENG/RUS)
Рабочий стол:
-
Ход рабочего стола, мм400 x 500
-
Ход по оси Z, мм250
-
Размер рабочего стола, мм850 x 540
-
Допустимая нагрузка на стол, кг500
-
Min подача рабочего стола, мм0,001
Обработка детали:
-
Макс. высота обрабатываемой детали, мм300
-
Макс. конус обрабатываемой детали±6° / 180mm
-
Эффективность резки, мм2 / мин≥120 - 160
-
Режущий ток, Адо 8
-
Шероховатость, мкм≤0,8-1,2
Точности:
-
Точность позиционирования по осям XY, мм≤ 0,02 мм
-
Гарантированная точность обработки:
-
- квадрат 10 х 10 х 40 мм0,008 мм
-
- цилиндр 10 х 40 мм0,010 мм
-
Рабочая точность, мм≤0,01
Проволока:
-
Диаметр проволоки, ммØ 0,12 ～Ø 0,20 (стандарт 0,18 мм)
-
Скорость проволоки, м/с11
-
Максимальная длина намотки барабана, м200
Двигатель:
-
ТипСерводвигатель по осям X и Y
Шаговый двигатель по осям U, V и Z -
Мощность генератора станка, кВт2,5
-
Тип подключения3 фазы / 380В / 50 Гц
Габаритные размеры:
-
Длина, мм2220
-
Ширина, мм1800
-
Высота, мм2300
-
Вес, кг2000
Конструктивные особенности
|
УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ В движение режущую проволоку приводит специализированный реверсивный барабан, оснащённый датчиком на разрыв и датчиком слежения за намоткой. Скорость движения режущего инструмента составляет до 11 м/с и позволяет исключить его застревание при резке заготовок. |
|

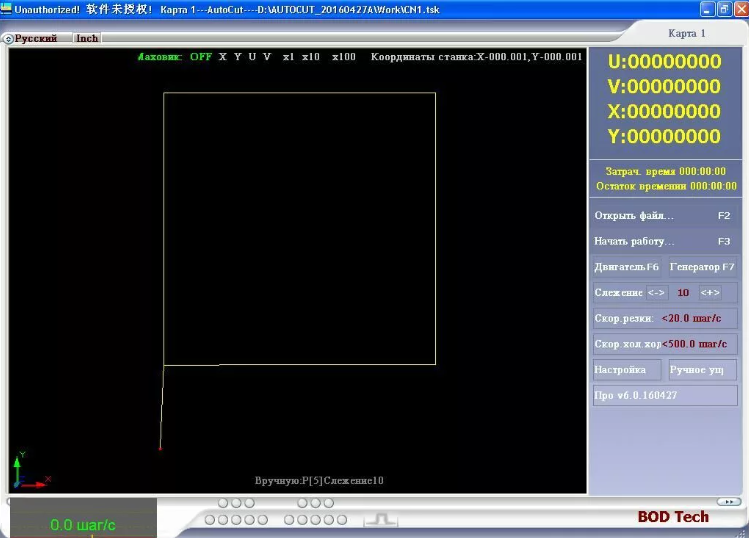

ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD»
Установленная программа AUTOCUT с поддержкой русского языка, позволяет настраивать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
|
ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Система позволяет существенно повысить точность подачи масел и консистентных смазок к узлу трения. Таймер достаточно просто настроить, и он стабильно производит циклические запуски. |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Линейный тип высокоточных направляющих в сочетании с серводвигателями по осям X и Y имеет ряд преимуществ: высокая точность позиционирования, простой способ установки, легкость обслуживания и ремонтопригодность. |
|
РЕЦИРКУЛЯЦИОННЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ Своевременная подача эмульсии под давлением в зону обработки, необходимо для вымывания остатков резки материала и смазки режущего инструмента, а также положительно влияет на точность получаемой детали, шероховатость получаемой поверхности и с сокращает время обработки. |
|
СЕТЧАТЫЙ ФИЛЬТР Установленный в рециркуляционный насос фильтр тонкой очистки надежно задерживает частицы металла от попадания в замкнутый контур системы охлаждения. |
|
СИСТЕМА DRO Устройство цифровой индикации удобно расположено над станком на поворотной стойке и позволяют сверхточно отслеживать перемещения рабочего стола по осям с помощью оптических линеек. |
|
АВТОМАТИЗИРОВАННАЯ ОСЬ Z Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ Данное устройство позволяет компенсировать удлинение проволоки во время работы и держать натяжку в установленных пределах, что позволяет добиваться хороших показателей точности до 2 мкм |
|

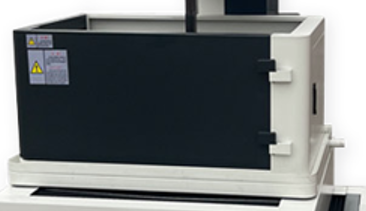

СТАЦИОНАРНАЯ ЗАЩИТА Экран защищает от разбрызгивания СОЖ, защищающая открытые узлы станка и сохраняет пространство вокруг станка сухим и чистым. |
|
УСТРОЙСТВО ДЛЯ РЕЗКИ АЛЮМИНИЯ Расширенная комплектация оборудования включает устройство для резки сплавов на основе алюминия и направляющий ролик, позволяющий значительно сэкономить на расходных материалах и расширить функционал станка. |
|
ВОДОРАСТВОРИМАЯ ЭМУЛЬСИОННАЯ ПАСТА Увеличивает срок службы инструмента и позволяет дольше сохранять качество обработки получаемых изделий. Рабочая жидкость подготавливается путем смешивания в пропорциях 1 кг пасты на 40-50 литров воды. |
Сотрудничество со всеми лизинговыми компаниями на территории России (а также, Беларуси и Казахстана), позволяет предложить нашим клиентам оптимальный выбор условий финансирования:
- Тип предприятия: любая организационно – правовая форма (ООО, ОАО, ИП и т. д.)
- Первоначальный взнос: от 10% до 50%
- Срок: от 12 месяцев до 60 месяцев
- Удорожание: от 5%
- Сумма финансирования: от 350 000 руб
- Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
- Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
- Срок рассмотрения: 3-7 дней
- География: вся территория РФ
- Валюта: рубли, доллары, евро (по желанию клиента)
